触摸芯片高阻输出和单端模拟电压输出对比

　　传统模拟量输出描述：

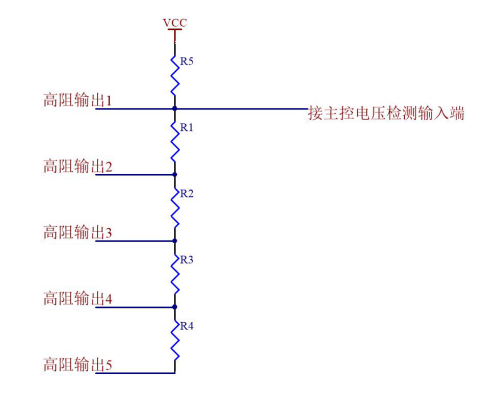

　　一直以来，触摸芯片在应用到有要求模拟量输出的场合，无一例外地使用高阻输出，接分压电阻的方式来提供给主控芯片以不同的电压量。如下图所示：

　　这种模拟量输出的缺点，一是占用IO口多，浪费资源;二是需要选择高精度的电阻和稳定的电源来保证主控接收到的电压量符合要求。如果需要的模拟量越多就需要越多的IO口作为高阻输出来实现。

　　新的模拟量输出技术

　　基于以上的缺点，深圳市英菲智科技有限公司在触摸芯片内部增加了模拟量输出的功能，以往需要多个IO口输出来解决不同模拟量需求的场合，现在仅仅需要一个IO口即可实现，一个IO可以实现最多32档高精度的模拟量电压输出，极大的节约了客户的成本和资源。

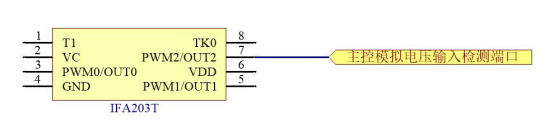

　　如下图所示：

　　如上图所示深圳市英菲智科技有限公司的触摸芯片IFA203TC，仅仅用一个IO口就可以提供给主控芯片多达32个不同的模拟电压量，IFA203T芯片最多可以提供4个触摸按键，如果可以用组合按键，仅仅一个SOP8的芯片就可以实现多达10几个不的功能操作。

　　如果用本公司BHJ210F(SOP16)的触摸芯片，可以用一颗芯片实现12个触摸，高达32个模拟信号电压输出。而以往的触摸芯片如果想实现32个模拟电压量输出，至少需要用64个引脚的触摸芯片。可以说英菲智科技公司的触摸芯片可以极大的节约客户成本。

　　模拟电压量的精度

　　深圳市英菲智科技有限公司触摸芯片的模拟电压量输出是通过芯片内部12位DA转换器转换后输出的高精度模拟电压量，精度可以达到1%，可以满足各种不同客户的不同的应用场合。
