2键 SOT23-6封装触摸芯片

资料下载：点击下载技术手册

          1.1产品概述

IFA027E是SOT23-6封装，市面上体积最小的具有两个触摸按键的触摸芯片。小体积的封装，极低的待机功耗使得这款芯片在空间紧凑元器件密集穿戴产品上具有非常好的应用条件。IFAO27E可以自动适应周围环境，灵敏度可以根据触摸介质灵活调整，是一款非常优秀的2键触摸芯片。

1.2 基本特点

◇用户可自行调节灵敏度

◇ 防水性能优异

◇ 待机功耗低，适合电池供电的产品应用

◇ 高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响

◇ 按键感应盘大小：大于 3mm×3mm,根据不同面板材质跟厚度而定

◇ 按键感应盘间距：大于 2mm

◇ 按键感应盘形状：任意形状（必须保证与面板的接触面积）

◇ 按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的 ITO 层等

◇ 面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等

◇ 面板厚度：0-12mm，根据不同的面板材质有所不同

◇ 工作温度：-20℃-85℃

◇ 工作电压：2.7V-5.5V

◇ 封装类型：SOT23-6

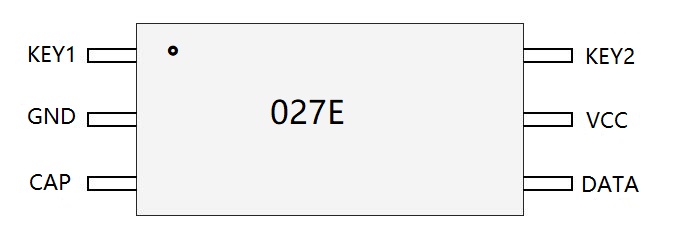

      1.3  管脚分布图

2 、应用说明

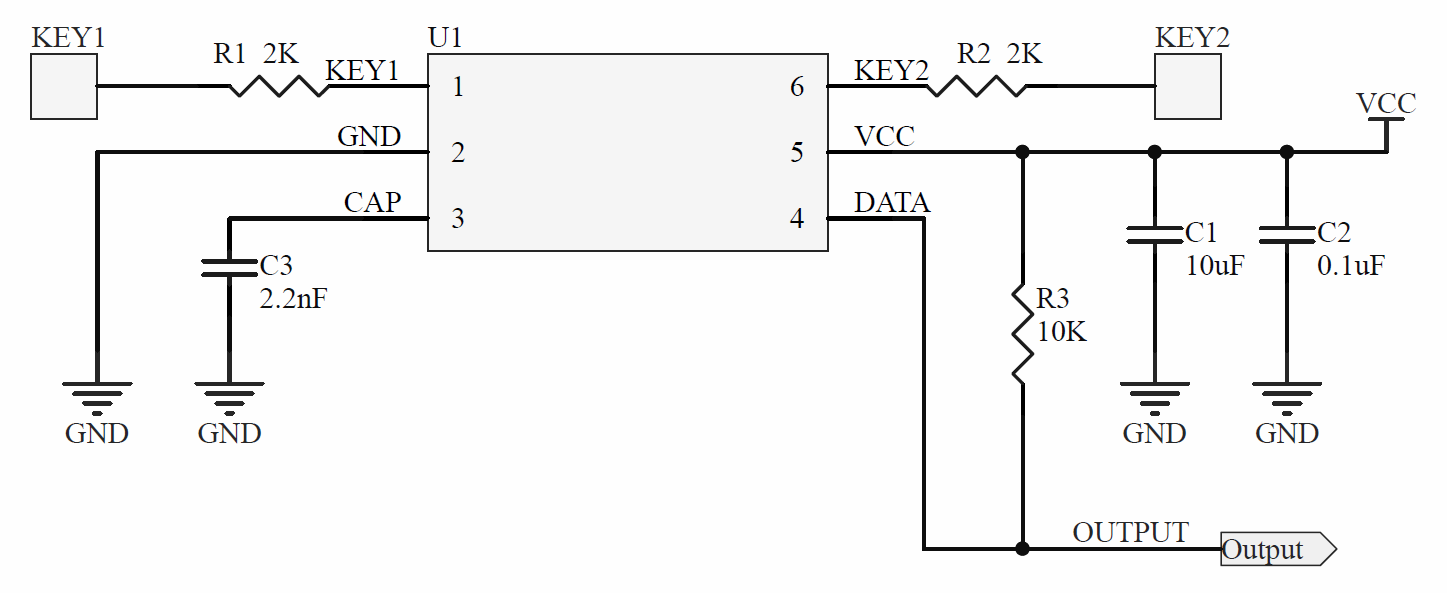

2.1    参考原理图

 注：

1、当介质材料及厚度等差异较大时，可通过调整 C3 采样电容容值来调节触摸灵敏度。电容容值越大，灵敏 度越高；电容容值越小，灵敏度越低，建议用NPO级别的多层电容或者涤纶电容。

2、第4 脚必须接入上拉电阻。

3、应用图上器件参数仅供参考，实际应用中可根据具体方案进行调整。
