SOT23-6单键触摸芯片IFA027B(新款)

IFA027B 触摸感应 IC 是一款小体积封装（SOT23-6）,并且具有外部触摸灵敏度调节端口的触摸芯片，

抗干扰性强灵敏度可以根据介质任意调整。IFA027B具有防水特性，可以工作在潮湿或者有水的环境而

不受干扰，IFA027B可以完美替代传统的机械按键，是一款性价比超高的触摸芯片。

管脚定义：

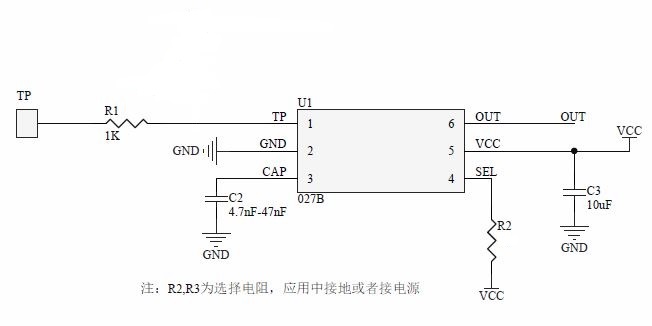

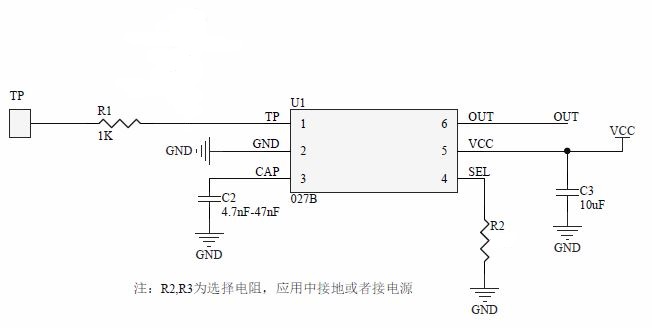

                                                                                                                     参考原理图

以上图中电阻R2建议值1k

灵敏度调节电容

芯片第 3 脚为灵敏度调节电容输入口，用户可以通过调节 CAP 口电容容值来调节全部触摸按键的灵敏度， 其调节范围建议选择 222-13，在使用的时候尽量使用精度为 5%的涤纶电容或者用NPO级别的多层电容。加大电容会使灵敏度增加， 降低抗干扰能力；反之减小电容会使灵敏度减小，增强抗干扰能力.

触摸芯片使用设计建议

影响触摸灵敏度的因素主要有以下几个方面：

1．按键离芯片的距离。离芯片越近的按键，其触摸效果越好，反之则越差。因此用户在 PCB 布局的时候， 尽量将芯片放置在相距最远的两个按键的中间位置。

2．按键至芯片的连线线宽。按键至芯片走线越细，触摸效果越好，反之则越差。因此尽量使按键至芯片之

间连线更细。

3．按键至芯片的连线和其它信号线（包括地线）的距离。距离越远，则其它信号线对触摸按键的影响越小， 建议触摸按键至芯片的连线尽量远离其它信号线。不同触摸按键与芯片连线的相互影响很小，因此可以靠的比

较近。

4．触摸按键和面板的接触面积。面积越大、接触越紧密，触摸效果越好，反之越差。

5．触摸面板的材质和厚度。面板越薄，触摸效果越好，反之越差。用玻璃、微晶板等材质做成的面板，其 触

       摸效果要比用塑料、有机玻璃等材质做成的面板好。而金属材质的面板无法检测触摸按键。
